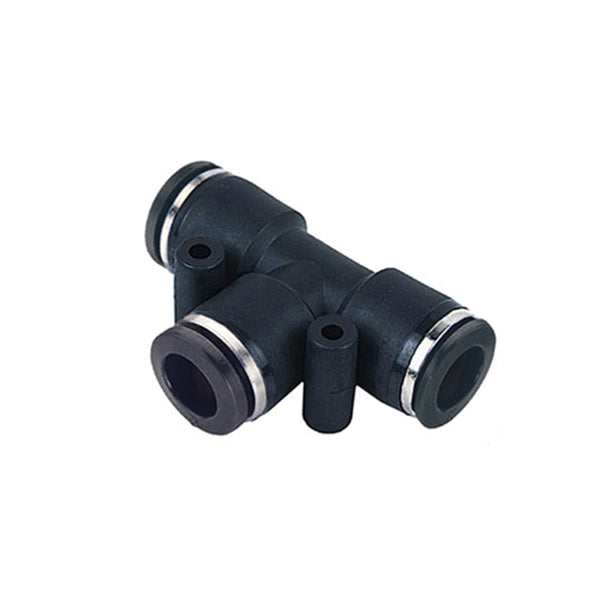

35/B - Raccord "T" INTERMÉDIAIRE - Raccords rapides en technopolymère - Raccords - Ani (Pack de 10 pièces)

Name: 35/B - Raccord "T" INTERMÉDIAIRE - Raccords rapides en technopolymère - Raccords - Ani (Pack de 10 pièces)
Brand: ANI
SKU: AH0389201A
Price: 26.23 EUR
Availability: InStock
Rating: 5.0 (10 reviews)

Le raccord intermédiaire en "T" 35/B est conçu pour être utilisé dans les circuits pneumatiques, hydrauliques et hydrauliques. Fabriqué en laiton nickelé et technopolymère noir, ce raccord supporte une pression de fonctionnement maximale de 10 bar et une température de fonctionnement comprise entre 0°C et +60°C. Il est compatible avec différents types de tubes, tels que le Rilsan et le nylon, et comporte des joints en caoutchouc NBR résistants à l'huile pour garantir une étanchéité efficace. Le filetage est conforme aux normes ISO 7 (BSPT) et ISO 228 (BSPP), offrant robustesse et polyvalence dans les applications.

INTERMEDIO, Nuovi arrivi, Raccordi ad innesto rapido in resina, tecnopolimero

Code produit: AH0389201A

ajouter à la liste de souhaits Ajouter à la comparaison

€26,23

(IVA/VAT incl.)

Montant

Pagamento dilazionato solo per acquisti online

les livraisons se font à partir de

Description
Caractéristiques
Caractéristiques

RACCORD INTERMÉDIAIRE EN « T »

Série 35 – Raccords rapides en technopolymère

35/B - INTERMÉDIAIRE

Code	Mod.	À	B	C	D	ET	F	G
AH0389201A	35/B	Ø4	Ø4	18,8	14	8	10.7	3
AH0389202A	35/B	Ø6	Ø4	19	14	9	13.3	3
AH0389203A	35/B	Ø8	Ø4	22,5	16.6	10	14.5	3
AH0389204A	35/B	Ø6	Ø6	19	16	9	13.3	3
AH0389205A	35/B	Ø8	Ø6	22.6	16.6	10	14.5	3
AH0389206A	35/B	Ø10	Ø6	26,5	16,8	11	18	4
AH0389207A	35/B	Ø8	Ø8	22.6	18	10	14.5	3
AH0389208A	35/B	Ø10	Ø8	26,5	18.4	11	18.2	4
AH0389209A	35/B	Ø12	Ø8	28	18.4	13	19,5	4
AH0389210A	35/B	Ø10	Ø10	28	24	11	18.2	4
AH0389211A	35/B	Ø12	Ø10	28.3	22,5	12	20.6	4
AH0389212A	35/B	Ø12	Ø12	28.3	25	12	20.6	4
AH0389213A	35/B	Ø16	Ø12	31	24.6	21	25.2	5
AH0389214A	35/B	Ø14	Ø14	31	27	15	23.6	5
AH0389215A	35/B	Ø16	Ø16	32,5	28	22	25.2	5

DOMAINES D'UTILISATION : Circuits pneumatiques, hydrauliques et hydrauliques.
PRESSION DE SERVICE : 10 bar (1 MPa)
TEMPÉRATURE DE TRAVAIL : 0°C (273°K) ÷ +60°C (333°K).
TYPES DE TUYAUX POUVANT ÊTRE RACCORDÉS : RILSAN (PA11/12), POLYURÉTHANE, POLYÉTHYLÈNE, POLYESTER, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).
MATÉRIAUX UTILISÉS : Laiton nickelé (EN 12164- CW614N) - Technopolymère noir - NBR - Collier de serrage en acier inoxydable.
JOINTS TORIQUES/JOINTS : joints en caoutchouc NBR résistants à l'huile
FILETAGE : Gaz conique avec PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gaz cylindrique - ISO 228 (BSPP)
