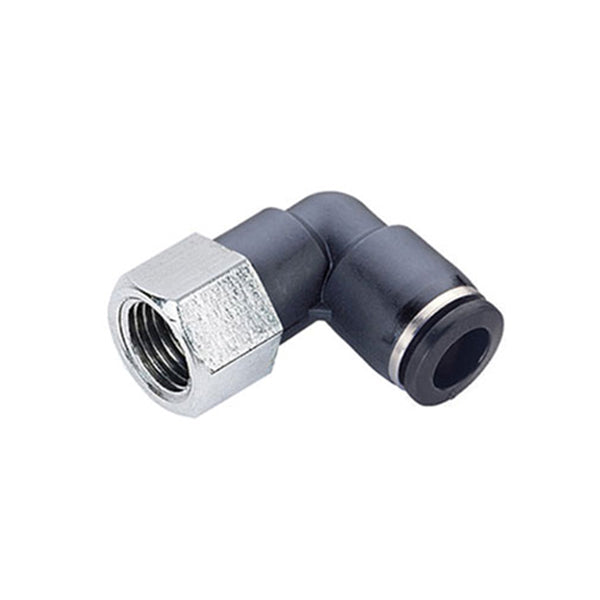

35/CGF - Raccord PIVOTANT "L" fileté FEMELLE - Raccords rapides en technopolymère - Raccords - Ani (Pack de 10 pièces)

Name: 35/CGF - Raccord PIVOTANT "L" fileté FEMELLE - Raccords rapides en technopolymère - Raccords - Ani (Pack de 10 pièces)
Brand: ANI
SKU: AH0384401A
Price: 34.28 EUR
Availability: InStock
Rating: 5.0 (10 reviews)

Le raccord pivotant 35/CGF "L" est idéal pour les circuits pneumatiques, hydrauliques et hydrauliques, garantissant une connexion sûre et flexible. Fabriqué en laiton nickelé et technopolymère noir, il est doté d'un filetage femelle cylindrique ISO 228 (BSPP) pour une excellente étanchéité. Il supporte une pression de fonctionnement allant jusqu'à 10 bars et une plage de température de 0°C à +60°C. Compatible avec différents types de tuyaux, notamment le Rilsan et le nylon, le raccord est équipé de joints en caoutchouc NBR résistant à l'huile pour garantir fiabilité et durabilité dans diverses applications industrielles.

Nuovi arrivi, Raccordi ad innesto rapido in resina

Code produit: AH0384401A

ajouter à la liste de souhaits Ajouter à la comparaison

€34,28

(IVA/VAT incl.)

Montant

Pagamento dilazionato solo per acquisti online

les livraisons se font à partir de

Description
Caractéristiques
Caractéristiques

RACCORD PIVOTANT FILETÉ FEMELLE « L »

Série 35 – Raccords rapides en technopolymère - Cylindrique femelle ISO 228 (BSPP)

35/CGF - FEMME

Code	Mod.	À	B	C	D	ET	F
AH0384401A	35/CGF	1/8F	Ø4	25	9	18	11	14
AH0384402A	35/CGF	1/4F	Ø4	25	10.5	18	11	17
AH0384403A	35/CGF	1/8F	Ø6	22,8	9	22,8	13.5	14
AH0384404A	35/CGF	1/4F	Ø6	24,8	10.5	24,8	13.5	17
AH0384405A	35/CGF	3/8F	Ø6	25,8	12	25,8	13.5	19
AH0384406A	35/CGF	1/2F	Ø6	28,8	14	28,8	13.5	24
AH0384407A	35/CGF	1/8F	Ø8	22.6	9	22,9	14.5	14
AH0384408A	35/CGF	1/4F	Ø8	28,5	10.5	22,9	14.5	17
AH0384409A	35/CGF	3/8F	Ø8	29,5	12	22,9	14.5	19
AH0384410A	35/CGF	1/2F	Ø8	32,5	14	22,9	14.5	24
AH0384411A	35/CGF	1/8F	Ø10	24	9	23,5	18	17
AH0384412A	35/CGF	1/4F	Ø10	24,5	10.5	23,5	18	17
AH0384413A	35/CGF	3/8F	Ø10	31,5	12	23,5	18	19
AH0384414A	35/CGF	1/2F	Ø10	34	14	23,5	18	24
AH0384415A	35/CGF	1/4F	Ø12	28.4	10.5	29.2	20,5	21
AH0384416A	35/CGF	3/8F	Ø12	33,5	12	29.2	20,5	21
AH0384417A	35/CGF	1/2F	Ø12	37.4	14	29.2	20,5	24
AH0384418A	35/CGF	3/8F	Ø14	43	12	30	24	24
AH0384419A	35/CGF	1/2F	Ø14	45	14	30	24	24
AH0384420A	35/CGF	3/8F	Ø16	34	12	33	25,5	24
AH0384421A	35/CGF	1/2F	Ø16	42	14	33	25,5	24

DOMAINES D'UTILISATION : Circuits pneumatiques, hydrauliques et hydrauliques.
PRESSION DE SERVICE : 10 bar (1 MPa)
TEMPÉRATURE DE TRAVAIL : 0°C (273°K) ÷ +60°C (333°K).
TYPES DE TUYAUX POUVANT ÊTRE RACCORDÉS : RILSAN (PA11/12), POLYURÉTHANE, POLYÉTHYLÈNE, POLYESTER, PTFE, NYLON (PA6) : ±0,5 (ø 4÷ø10) - ±0,1 (ø12 ÷ ø 16).
MATÉRIAUX UTILISÉS : Laiton nickelé (EN 12164- CW614N) - Technopolymère noir - NBR - Collier de serrage en acier inoxydable.
JOINTS TORIQUES/JOINTS : joints en caoutchouc NBR résistants à l'huile
FILETAGE : Gaz conique avec PTFE - ISO 7 (BSPT) -DIN 2999 - BS 21. Gaz cylindrique - ISO 228 (BSPP)
